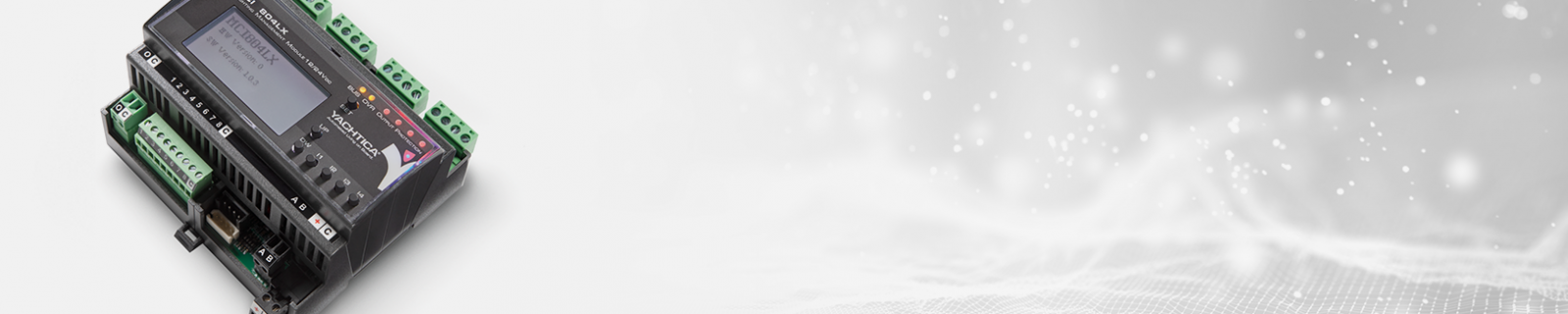

MCI 804LX

L’MCI 804LX è un modulo di controllo programmabile con microcontrollore integrato, appartenente alla famiglia EasyBUS della Serie X. Dotato di 4 uscite di potenza per il controllo e la regolazione dell’intensità luminosa di sorgenti a 12/24V_DC, in modalità dimmer sul polo negativo, rappresenta una soluzione flessibile per sistemi di illuminazione completamente integrati.

Compatibile con sorgenti LED monocromatiche pilotate in tensione, con o senza elettronica integrata, e con driver PWM dedicati a 3 fili, il modulo eroga fino a 16 A per ciascuna uscita, garantendo prestazioni elevate, affidabilità e la massima flessibilità nella gestione dell’illuminazione di bordo.

Modulo Gestione Illuminazione 12/24 V_DC

4 uscite dimmer programmabili a 12/24V_DC (dimmerazione sul polo negativo)
8 ingressi programmabili a contatto pulito
Comunicazione EasyBUS
Funzionamento stand-alone
Programmazione tramite software Cabot
Protezione elettronica avanzata contro cortocircuito e sovraccarico
Optoisolamento tra la sezione di potenza e l’elettronica di controllo
Display frontale per controllo e monitoraggio
DIP switch per la configurazione delle modalità di funzionamento standard
Installazione su guida DIN (6 moduli)
Morsetti estraibili
Elettronica tropicalizzata con rivestimento protettivo

Il modulo integra una configurazione standard che ne consente il funzionamento in modalità stand-alone, mediante il collegamento di pulsanti a contatto pulito agli 8 ingressi.

Per applicazioni più evolute, il funzionamento può essere completamente personalizzato tramite il software Yachtica Cabot. Il modulo comunica con tutti i dispositivi della serie EasyBUS attraverso il BUS di sistema, consentendo la realizzazione di impianti completamente integrati.

Il display frontale, insieme ai pulsanti di navigazione, permette la configurazione dei principali parametri, il monitoraggio dello stato del sistema e il controllo delle uscite.

Le funzioni programmate possono essere richiamate tramite pulsanti, smartphone, tablet o touch screen.

Alimentazione elettronica	11-28V_DC
Assorbimento massimo elettronica	0,6W (25mA @24V_DC, 50mA @12V_DC)
Alimentazione uscite	11/32V_DC
Portata massima uscite	16A ciascuna
Dimensioni (L x A x P)	106x58x90mm (6 M)
