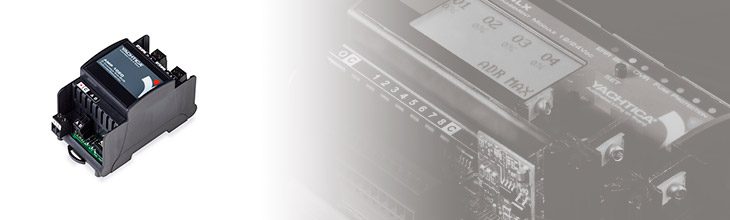

AMP 102D

L’AMP 102D è un modulo con microcontrollore integrato che svolge la funzione di isolatore ed amplificatore del segnale EasyBUS. Il modulo può essere alloggiato all’interno del quadro elettrico come separatore di due rami EasyBUS dal quadro stesso.

Amplificatore/Separatore EasyBUS 2 Canali

3 connettori BUS isolati elettricamente
3 connettori di alimentazione passante
LED di monitoraggio
Installazione su barra DIN (3M)
Morsettiere estraibili
Elettronica tropicalizzata

Il modulo svolge la funzione di protezione del segnale EasyBUS tra il quadro elettrico e due rami EasyBUS esterni. Permette inoltre di amplificare il segnale stesso. Svolge la funzione di separazione tra tre rami EasyBUS permettendo al sistema di funzionare correttamente qualora una zona presenti problematiche
elettriche. Il modulo è indicato per l’utilizzo all’interno dei quadri elettrici, in quanto grazie ai morsetti estraibili ed ai LED di stato permette una facile verifica della rete EasyBUS.

Alimentazione elettronica	11-28V_DC
Assorbimento massimo in ingresso	0,4W (16mA @24V_DC), 32mA @12V_DC
Uscite EasyBUS	2
Dimensioni (L x A x P)	53x58x90mm (3 M)
